旧运动场局部翻新，新旧层之间如何避免界面脱层

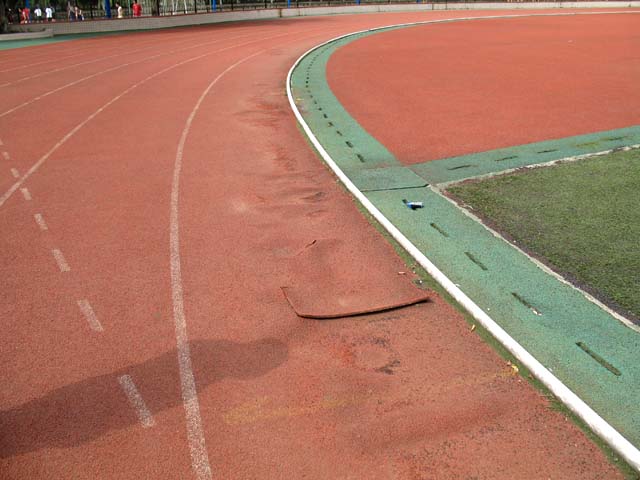

校园操场、社区运动场、园区运动场地经过长期使用后，塑胶跑道、硅 PU 球场都会出现局部破损、开裂、掉粒、空鼓等问题。多数场地运维方会选择局部翻新修补，以此控制改造预算、缩短施工周期。但大量塑胶跑道翻新工程反馈，很多局部修补场地短期使用正常，经过高温暴晒、雨水浸泡、高频踩踏后，新旧材料拼接位置极易出现翘边、开裂、渗水、界面脱层等病害，反复返修费时费力、增加成本。

塑胶跑道局部翻新新旧层脱层，是目前体育场地改造中最常见的工程痛点。想要彻底解决翻新返工问题、延长场地使用寿命，核心就是规范新旧面层界面处理工艺，从施工根源杜绝层间粘结失效问题。
结合当下新国标塑胶跑道材料施工标准来看，大部分新旧层脱层问题，并非单纯因为 EPDM 颗粒、聚氨酯胶水等原材料质量问题，而是基面处理不到位、接口工艺不规范、施工环境管控疏漏导致。
首先是旧面层老化氧化隔离问题。老旧运动场塑胶面层长期暴露在户外环境，表面会形成一层粉化、脆化的氧化隔离层。如果施工时仅简单清扫灰尘、未彻底打磨铲除氧化层，新旧材料之间会形成隔离膜，大幅降低层间粘结力，后期受形变拉扯就会出现大面积脱层、起皮。
其次是拼接接口工艺错误。很多施工团队修补破损区域时直接切割直角直边，接缝处应力集中严重，面对昼夜温差热胀冷缩的反复拉扯，拼接缝隙会率先开裂、脱层，这也是塑胶跑道局部翻新最主要的病害成因。
同时，基面潮湿、材料体系混用也是关键问题。旧场地残留积水、基层含水率超标，施工后水汽封闭在新旧层内部，高温天气水汽膨胀，会直接顶开新铺面层，造成空鼓脱层。此外，混用不同配方、不同体系的塑胶跑道材料，相容性不达标，也会直接引发层间分离、起泡脱落。
最后，工序抢工、规范缺失，漏刷界面剂、界面剂未干透就摊铺新材料，会导致粘结体系无法成型，形成隐性脱空隐患，大幅缩短翻新场地的使用周期。
想要彻底规避新旧层界面脱层问题，必须执行标准化翻新施工流程，适配透气型塑胶跑道、混合型塑胶跑道、硅 PU 球场等各类旧场地改造场景。


第一，彻底清理病害基面，优化拼接接口。全面铲除松动、空鼓、粉化的老旧塑胶层，对修补区域周边 20 至 30 厘米范围整体打磨，彻底清除表面氧化粉化层；将直角接口打磨为 45 度斜坡倒角，规避应力集中问题。最后用专业设备吸尘清理，保证基面干燥、无积水、无油污、无浮尘，基层破损区域需提前修复，再开展面层翻新。
第二，涂刷专用界面剂，强化层间粘结。基面处理完成后，均匀薄涂专用配套界面剂，杜绝积料、流淌、漏刷情况，待界面剂完全固化后，再分层摊铺新国标塑胶跑道材料。优先选用同体系材料施工，避免不同材质相容性不足引发的脱层、色差、起泡问题。

第三，规范分层施工，严控施工环境。新材料分层摊铺、薄铺多遍，每一层完全固化后再进行下一工序。严格避开雨天、高湿、低温恶劣环境施工，精准把控基层含水率，阻断水汽上返破坏粘结界面。若场地大面积粉化、基层沉降严重，不建议局部修补，需整体翻新改造。
旧运动场局部翻新工艺精细、门槛较高，单一的材料采购无法保障施工效果。煌盛体育作为**体育地材源头厂家**，提供运动场翻新**一站式服务**，涵盖现场勘测、病害诊断、材料定制、标准化施工交底、全程技术指导、售后维保全流程服务。
针对塑胶跑道局部翻新、硅 PU 球场修补、EPDM 场地改造等工程，煌盛体育可定制专属界面处理方案，有效解决新旧层脱层、翘边、开裂、色差等常见问题，助力各类校园、社区、政企运动场翻新工程一次验收达标，大幅提升场地耐用性与使用年限。
