硅PU材料太稠会出大问题！施工必知的5大后果与解决方法

硅PU球场材料施工时，很多师傅都遇到过材料太稠的情况。你以为只是难刮平？其实隐藏着更严重的质量隐患！今天揭秘硅PU过稠的5大危害，附赠专业稀释技巧，建议收藏备用。

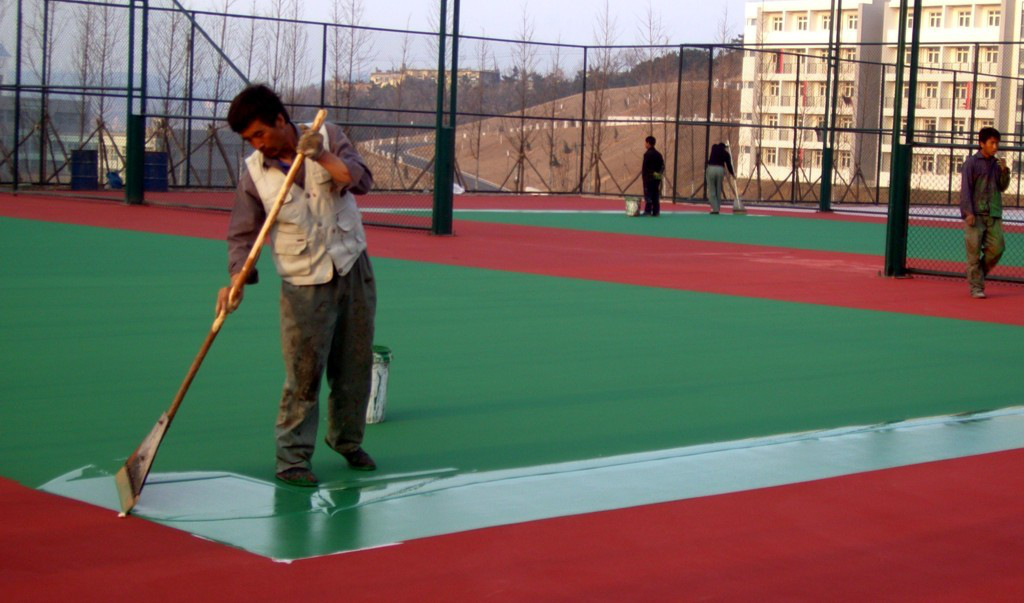

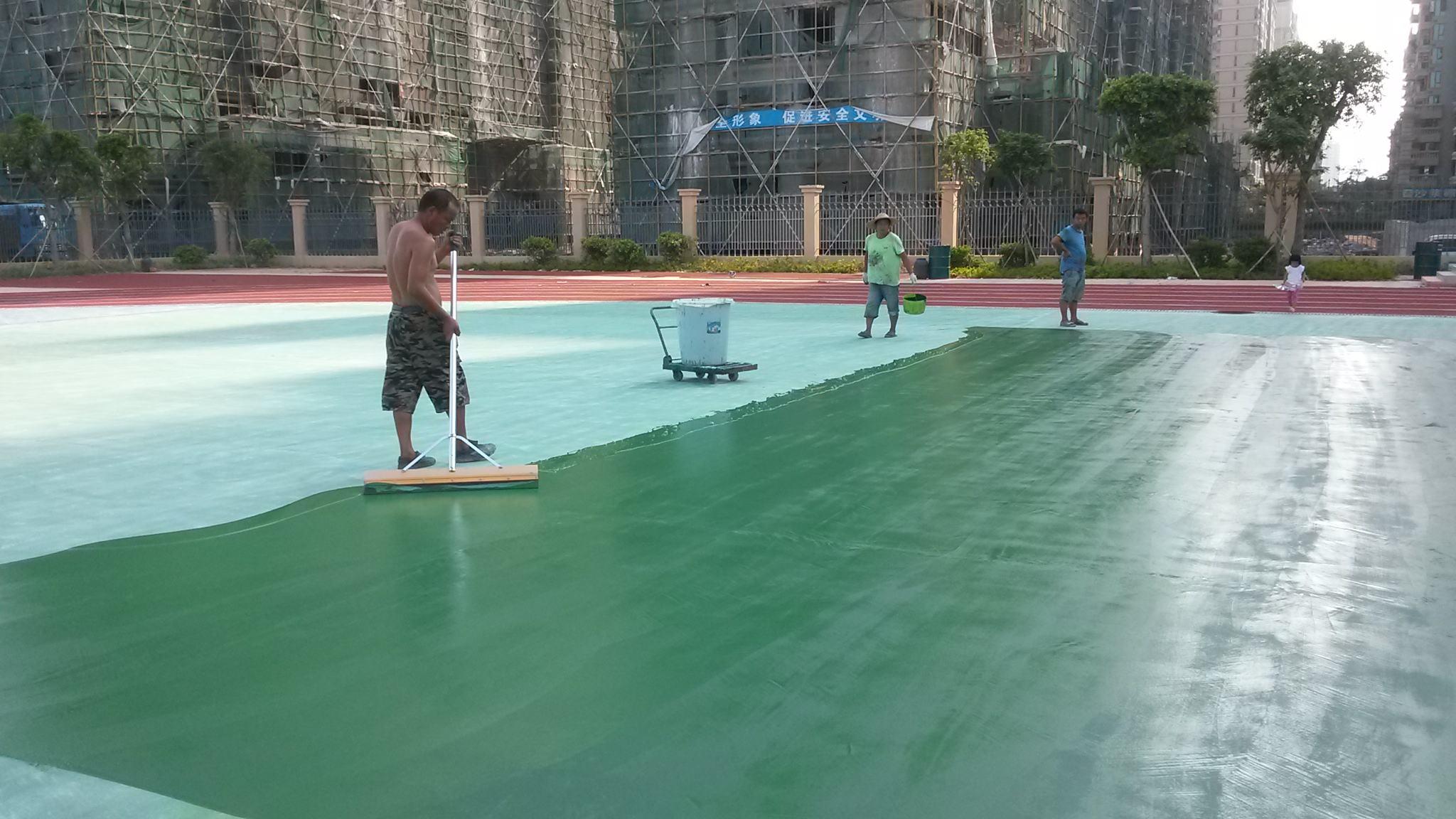

一、摊铺困难，平整度失控

硅PU过稠时：

1. 刮涂阻力增大，工人体力消耗加倍

2. 流平性变差，易出现刮痕和接茬印

3. 厚度难以控制，可能超耗材料20%以上

解决方案： 使用专用稀释剂（严禁加水！），按不超过5%的比例添加

二、气泡难以排出，形成表面缺陷

稠度过高会导致：

1. 搅拌时裹入的空气无法自然上浮

2. 固化后表面出现密集针孔

3. 影响美观且降低耐磨性能

专业建议： 搅拌后静置3-5分钟，使用消泡滚筒二次处理

三、渗透性变差，底层粘结不牢

关键影响：

1. 无法充分渗透基础层

2. 固化后可能出现分层脱壳

3. 使用半年后易产生鼓包问题

应对措施： 第一遍必须用稀料做渗透层（可加10%稀释剂）

四、固化速度异常，影响工期

稠度与固化时间的关系：

1. 每增加10%稠度，表干时间延长30%

2. 重涂间隔可能超24小时

3. 阴雨天极易造成返工

应急方案： 添加0.3%-0.5%催干剂（需专业指导）

五、弹性性能下降，使用寿命缩短

实验室数据表明：

1. 过稠材料成品硬度可能超标15%

2. 冲击吸收率降低约20%

3. 提前老化风险增加3倍

结语：
硅PU材料的稠度直接影响球场质量和使用寿命。建议施工前用流杯粘度计检测（标准值：120±10秒）。如果你遇到过其他因材料过稠导致的问题，欢迎在评论区分享经验！
