硅 PU 球场面层发白失光是什么原因？如何有效预防与修复

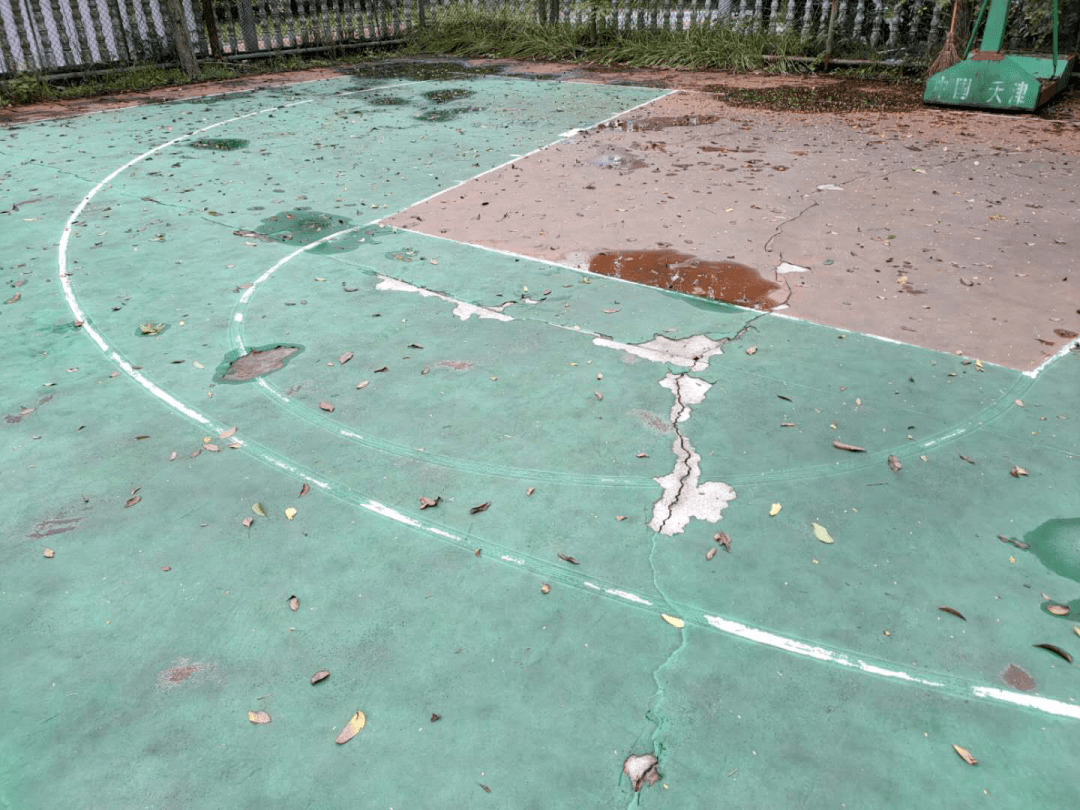

硅 PU 球场凭借 “上硬下弹” 的结构优势，广泛应用于篮球场、网球场、排球场建设，也是继塑胶跑道之后校园、社区运动场热门选择。不少甲方、工程施工方遇到同一个难题：硅 PU 球场投入使用一段时间后，面层慢慢发白、光泽消失，局部出现雾状白斑，清洗无法去除，严重时伴随表层粉化，美观度与耐磨性能持续下降。硅 PU 球场面层发白失光是什么原因？本文从基层、材料、施工、后期养护四大维度完整解析，并给出可行预防方案与修复思路。

第一，基层返碱积水，是户外硅 PU 球场发白高发诱因。水泥混凝土基础养护周期不足、基础含水率超标，混凝土内部游离钙质随水汽持续向上渗透，与硅 PU 面层发生化学反应，形成白色盐析结晶，覆盖面层造成泛白失光。很多场地排水坡度不达标，雨后长期积水，水汽封锁在涂层下方，持续侵蚀面漆。这类问题同样会诱发硅 PU 起泡、脱层，和塑胶跑道基础处理不当引发的病害原理相通。南方高温多雨区域，基础防潮、封底工序一旦简化，发白概率大幅上升。

第二，施工环境与工艺不规范，造成面漆固化不完全。硅 PU 材料施工对温湿度有着严格标准，环境湿度高于 70%、大雾天气、傍晚结露时段强行施工，空气中水汽介入材料固化反应，表层形成疏松薄膜，成型后极易发白失光。部分施工队伍追求进度，层间没有等待完全实干就涂刷下一道面漆；或是省略专用封闭底涂，基础孔隙持续向外返潮。另外，面漆单次涂刷过厚，表层快速结膜、内部水汽无法排出，也是球场局部发白的常见施工隐患。

第三，材料品质不足，耐候性能不达标。市面上低价硅 PU 面漆缺少抗紫外线助剂，长期户外暴晒，聚氨酯树脂持续氧化分解，颜料失效，面层均匀褪色、失去光泽。劣质材料树脂含量低，大量填充粉料，面层致密性不足，雨水持续冲刷后表层粉化发白。对比新国标塑胶跑道选材逻辑，运动地材不能一味压低造价，原材料耐候性、环保指标直接决定场地使用寿命。

第四，后期养护方式不当，人为损伤硅 PU 面漆。很多校园保洁使用草酸、强碱清洁剂冲洗球场，强腐蚀药剂直接破坏硅 PU 面漆保护层，釉面被腐蚀之后哑光发白；长期硬物摩擦、重型车辆碾压，加速面层磨损氧化，光泽持续衰减。

硅 PU 发白失光分级修复与长效预防方案

轻度发白、无粉化、弹性层完好：全场打磨清除氧化白霜，充分除尘干燥，重新滚涂两道耐候硅 PU 面漆，必要时增加抗污透明罩面。

大面积粉化、多处发白：需要深度评估弹性层状态，破损严重区域局部铲除修补，再统一翻新面层；若伴随大面积脱层起泡，建议局部翻新或整体重做。

想要从源头杜绝硅 PU 球场发白失光，不能只依靠后期修复。项目前期做好基础检测，把控基础含水率、排水坡度；施工避开高湿阴雨天气，严格遵循分层施工间隔；采购环节选择合规环保硅 PU 材料，拒绝低价非标原料。
煌盛体育体育地材源头厂家一站式服务，主营新国标硅 PU 球场材料、透气型 / 混合型塑胶跑道、EPDM 彩色颗粒、丙烯酸球场、人造草坪全套产品，可提供场地免费勘测、基础评估、材料供应、标准化施工、旧运动场翻新整体解决方案。针对硅 PU 发白、起泡、积水、开裂，塑胶跑道掉粒、脱层等各类运动场常见病害，拥有成熟落地处理工艺，服务全国学校、社区、文旅体育场地工程项目。
工程建设运动场，材料品质与施工工艺缺一不可。如果您正在筹备硅 PU 篮球场新建、旧球场翻新，或是对比塑胶跑道、EPDM 游乐场材料方案，欢迎联系煌盛体育获取专业技术指导与合理报价。
